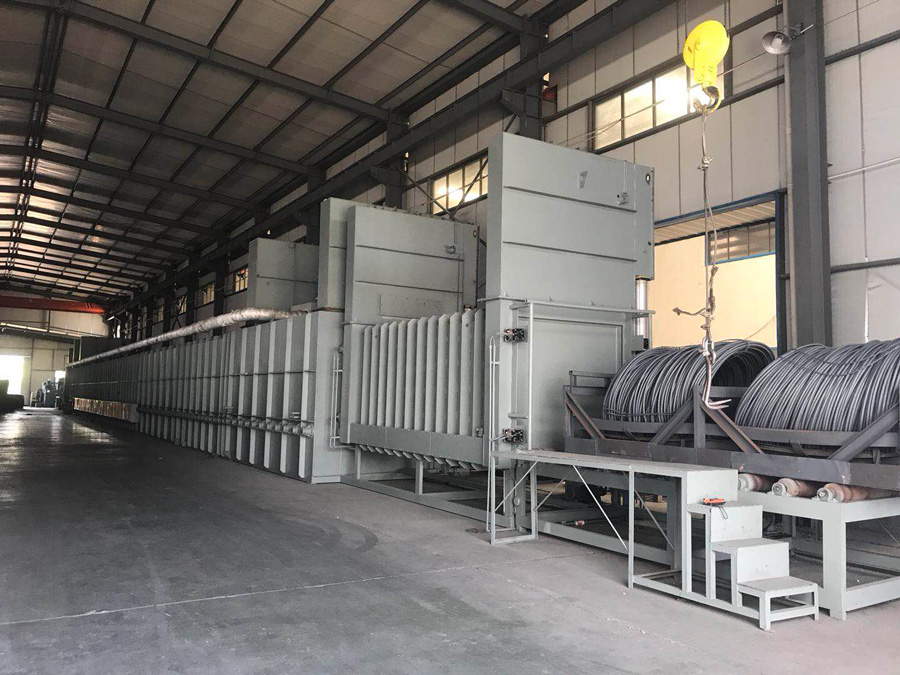

球化退火爐重點用于過共析的 碳鋼及合金 器材鋼(如制造刃具， 量具，模具所用的鋼種)。其重點目標在于降低硬度，改良 切削加工性，并為以后 淬火作好籌劃。 這種工藝有利于 塑性加工和切削加工，還能升高機械韌性。越發(fā)關(guān)于 軸承鋼、器材鋼等鋼種而言，如在淬火前實踐球化退火，能夠取得下面功效：

　　軸承鋼：淬火功效均一;減少淬火變形;升高淬火硬度;改良工件切削功能;升高耐磨性和抗 點蝕性等軸承的功能。

　　器材鋼：淬火功效均一;壓制淬裂、淬彎等現(xiàn)象;升高耐磨性、刀刃鋒利水準及 運用壽命。

　　通常球化退火：將鋼件加熱到Ac1與Ac3(或Acm)之間，充分保溫后，緩冷至500～600℃出爐冷卻。通常球化退火的用途：用于軸承零件、刀具、冷作模具等的預(yù)先熱處理。

　　等溫球化退火：將共析鋼或過共析鋼加熱到Ac1+20～30℃，(若原始組織中網(wǎng)狀碳化物較要緊,需加熱到略高于Acm)保溫適起初間后冷卻到略低于Ar1的溫度等溫到奧氏體改變完成，爐冷或空冷。等溫球化退火的用途：常用于碳鋼及合金鋼器材、冷作模具鋼及軸承零件。

　　迅速球化退火：將過共析鋼加熱到Acm+20～30℃，保溫后空冷(正火)，得到細片狀珠光體。而后再進行球化退火或等溫球化退火。迅速球化退火的。
